大联大品佳推出基于Richtek技术和产品的BLDC马达控制解决方案

分类：半导体发布：2018年04月18日 17:00 浏览：581次 Tag：

2018年4月17日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出基于Richtek（立锜科技）的RT7100/RT7075（二合一）/RT7051与RT7052（三合一）MCU的全新BLDC FOC Sensor-Less马达控制解决方案，该方案特别为工业风扇、家用风扇及FFU（风扇过滤装置）等应用而设计。

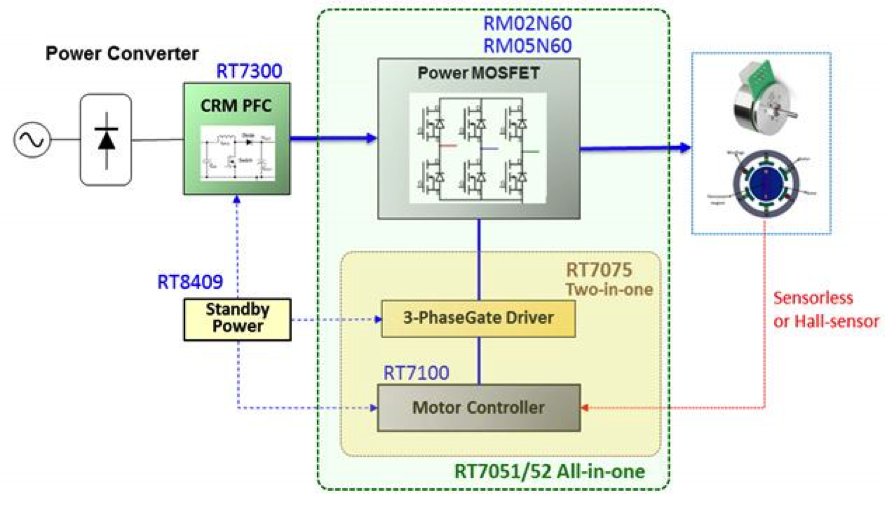

图示1-大联大品佳推出的基于Richtek的RT7100/RT7075（二合一）/RT7051与RT7052（三合一）MCU的全新BLDC FOC Sensor-Less马达控制解决方案系统框架图

Richtek的RT7100/RT7075（二合一）与RT7052（三合一）主要功能为BLDC/PMSM电机控制应用微处理器。它集成了ARM32位的Cortex-M0内核和外围马达控制电路并内含FOC（Field Oriented Control）与Sensor less（无传感器）及With Hall Sensor电机控制算法。该系统包含ADC、DCA、通信接口、SVPWM、Watch dog、Timer、电流感应，过电流保护和过温度保护等功能，且都集成在同一个IC中，搭配RT7300（PFC IC）+RT8409GS-F（Buck IC）+RT9058-50GV（LDO）可有效减少周边器件数量与节省电路板空间和降低系统成本。上述实用功能，使得RT7100/RT7075能广泛应用于马达控制领域。

图示2-大联大品佳推出的基于Richtek的RT7100/RT7075 32位MCU的全新BLDC FOC Sensor-Less马达控制解决方案的应用示意图

RT7100/RT7075已通过IEC60730-1 B类家电安全标准日用品规范并符合认证通过UL。工程师可以直接利用这个UL认证缩短产品开发周期。RT7075（二合一）内含Gate driver，可有效缩短马达控制电路板空间与成本。RT7051/RT7052（三合一），MCU+Gate Driver+MOSFET适合运用再小型化马达50W一下产品应用。

方案特色

 无传感器、正弦波磁场定制控制（FOC）；

 ARM32位Cortex-M0 CPU，最大工作频率50MHz；

 内存大小：16KB MTP、4KB ROM和4KB SRAM；

 工作电压范围：4.5V-5.5V；

 电源管理：正常睡眠和深度睡眠；

 RT7100GC/RT7075；

 通过UL的IEC60730-1 Class B认证；

 通信接口：I2C和UART；

 10通道10-bit ADC；

 1通道电流型6-bit DAC；

 3通道电压型8-bit DAC；
