下面介绍一种利用STM32单片机制作的16路多通道ADC采集电路图和源程序。采用USB接口与电脑连接，实则USB转串口方式，所以上位机可以用串口作为接口。电路图中利用LM324作为电压跟随器，起到保护单片机引脚的作用。直接在电脑USB取点，省去外接电源麻烦，实测耗电电流不到20ma.

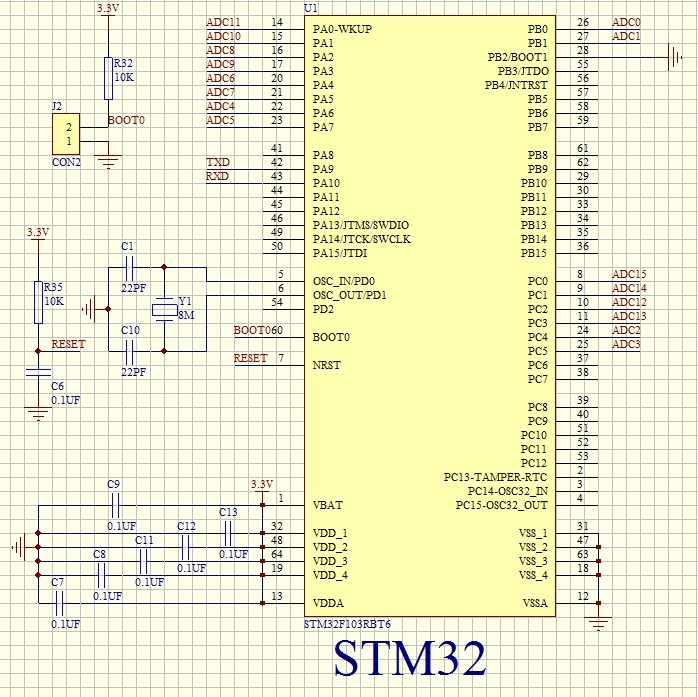

1.主控电路图：

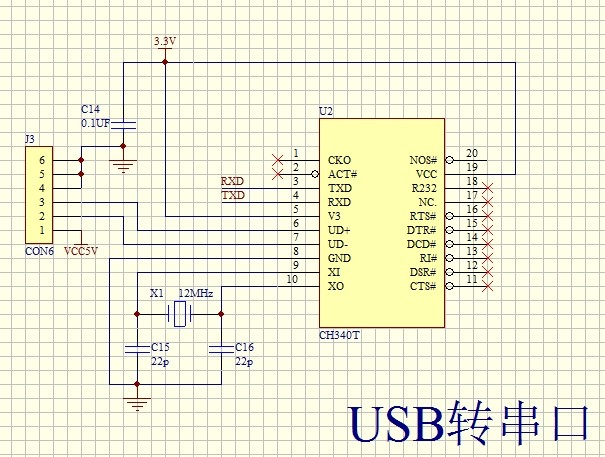

2. USB转串口电路图

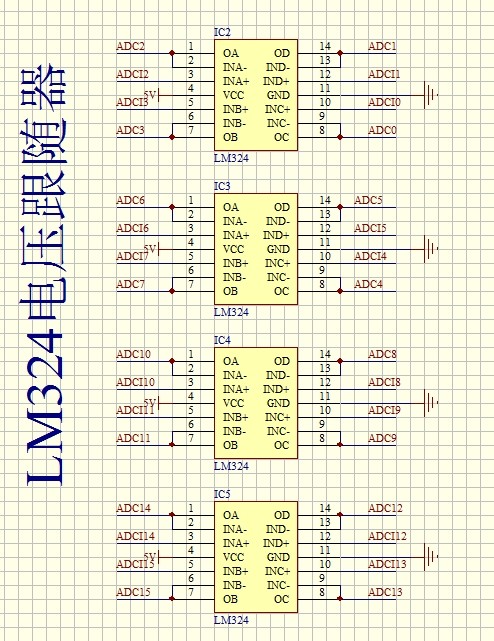

3.LM324电压跟随器电路图

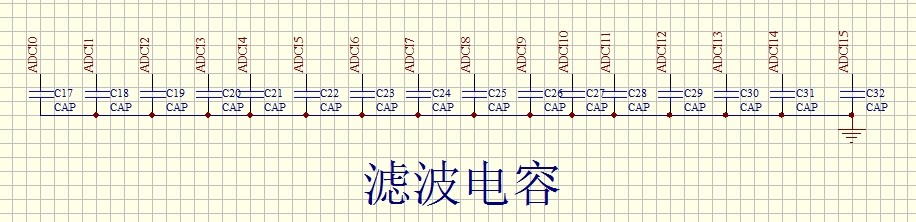

4.滤波电路图

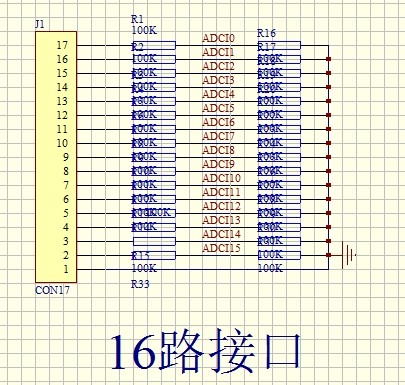

5.16路接口电路图

6.电源电路图

7.16路ADC初始化程序：

void Adc_Init(void)
{

 //先初始化IO口

 RCC->APB2ENR|=0X7<<2; //使能PORTA\PORAB\PORTC口时钟

 GPIOA->CRL&=0X00000000;//PA0 1 2 3 4 5 6 7 anolog输入

 GPIOB->CRL&=0XFFFFFF00;//PB0 1 anolog输入

 GPIOC->CRL&=0XFF000000;//PC0 1 2 3 4 5 anolog输入

 //通道10/11设置

 RCC->APB2ENR|=1<<9; //ADC1时钟使能

 RCC->APB2RSTR|=1<<9; //ADC1复位

 RCC->APB2RSTR&=~(1<<9);//复位结束

 RCC->CFGR&=~(3<<14); //分频因子清零

 //SYSCLK/DIV2=12M ADC时钟设置为12M,ADC最大时钟不能超过14M!

 //否则将导致ADC准确度下降!

 RCC->CFGR|=2<<14;
ADC1->CR1&=0XF0FFFF; //工作模式清零

 ADC1->CR1|=0<<16; //独立工作模式

 ADC1->CR1&=~(1<<8); //非扫描模式

 ADC1->CR2&=~(1<<1); //单次转换模式

 ADC1->CR2&=~(7<<17);

 ADC1->CR2|=7<<17; //软件控制转换

 ADC1->CR2|=1<<20; //使用用外部触发(SWSTART)!!! 必须使用一个事件来触发

 ADC1->CR2&=~(1<<11); //右对齐ADC1->SQR1&=~(0XF<<20);

 ADC1->SQR1&=0<<20; //1个转换在规则序列中 也就是只转换规则序列1

 //设置通道采样时间

 ADC1->SMPR2&=0X00000000;//通道0,1,2,3,4,5,6,7,8,9采样时间清空

 ADC1->SMPR2|=7<<27; //通道9 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<24; //通道8 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<21; //通道7 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<18; //通道6 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<15; //通道5 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<12; //通道4 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<9; //通道3 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<6; //通道2 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<3; //通道1 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR2|=7<<0; //通道0 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR1&=0XFFFC0000;//通道10,11,12,13,14,15采样时间清空

 ADC1->SMPR1|=7<<15; //通道15 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR1|=7<<12; //通道14 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR1|=7<<9; //通道13 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR1|=7<<6; //通道12 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR1|=7<<3; //通道11 239.5周期,提高采样时间可以提高精确度

 ADC1->SMPR1|=7<<0; //通道10 239.5周期,提高采样时间可以提高精确度

 ADC1->CR2|=1<<0; //开启AD转换器

 ADC1->CR2|=1<<3; //使能复位校准

 while(ADC1->CR2&1<<3); //等待校准结束

 //该位由软件设置并由硬件清除。在校准寄存器被初始化后该位将被清除。

 ADC1->CR2|=1<<2; //开启AD校准

 while(ADC1->CR2&1<<2); //等待校准结束

 //该位由软件设置以开始校准，并在校准结束时由硬件清除
}

8.获取ADC值的程序：

//获得ADC值
//ch:通道值 1~16
u16 Get_Adc(u8 ch)
{

 u8 ch_ch;

 switch(ch)

 {

 case 1:ch_ch = 8; break;

 case 2:ch_ch = 9; break;

 case 3:ch_ch = 14; break;

 case 4:ch_ch = 15; break;

 case 5:ch_ch = 6; break;

 case 6:ch_ch = 7; break;

 case 7:ch_ch = 4; break;

 case 8:ch_ch = 5; break;

 case 9:ch_ch = 2; break;

 case 10:ch_ch = 3; break;

 case 11:ch_ch = 1; break;

 case 12:ch_ch = 0; break;

 case 13:ch_ch = 12; break;

 case 14:ch_ch = 13; break;

 case 15:ch_ch = 11; break;

 case 16:ch_ch = 10; break;

 default:ch_ch = 88; break;

 }

 if(ch_ch==88)return 0;

 //设置转换序列

 ADC1->SQR3&=0XFFFFFFE0;//规则序列1 通道ch

 ADC1->SQR3|=ch_ch;

 ADC1->CR2|=1<<22; //启动规则转换通道

 while(!(ADC1->SR&1<<1));//等待转换结束

 return ADC1->DR; //返回adc值
}

9.把ADC值转换成电压值的函数：

// ch范围1~16
void fetch_adc(u8 ch)
{

 u16 adcx;

 u32 temp;

 if((ch==0)||(ch>16))return; // 如果不是1到16，通道无效，退出函数

 adcx=Get_Adc(ch); //　获得ADC值

 temp=(u32)adcx*3300/4096; // 计算电压值 单位mv

 adcx=temp; // 获得计算出的电压值

 adc_buf[ch*2-2] = adcx>>8; // 给adc_buf赋值 ，先赋高8位，后赋低8位

 adc_buf[ch*2-1] = adcx;
}
