STM32之独立看门狗原理
STM32的独立看门狗由内部专门的40Khz低速时钟驱动,即主时钟发生故障,它也仍然有效,这里我们需要注意独立看门狗的时钟不是准确的40Khz,二是在30~60Khz之间变化的一个时钟,只是我们估算以40Khz来计算,看门狗对时间要求不是很青雀,时钟有点偏差还是可以接受的。
独立看门狗相关的几个寄存器
1.1. 键值寄存器(IWDG_KR)
寄存器各位描述如下:
独立看门狗工作原理:在键值寄存器(IWDG_KR)中写入0XCCCC,开始启用独立看门狗,此时计数器开始从其复位值OXFFF递减计数,当计数器计数到末尾0X000的时候,会产生一个复位信号(IWDG_RESET),无论何时,只要寄存器IWDG_KR中被写入0XAAAA,IWDG_RLR中的值就会被重新加载到计数器中从而避免产生看门狗复位。
预分频寄存器(IWDG_PR)和重载寄存器(IWDG_RLR)的写保护 :IWDG_PR和IWDG_RLR寄存器具有写保护功能,要想修改这两个寄存器的值,首先要向IWDG_KR中写入0X5555。以不同的值写入这个寄存器或者重装载(写入0XAAAA)都会重新启动写保护。
1.2. 预分频寄存器(IWDG_PR)

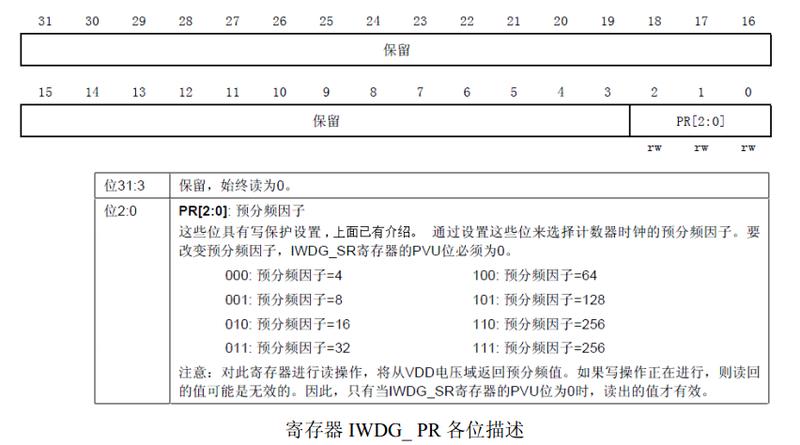

该寄存器是用来设置看门狗的时钟分频系数,最低为4,最高位256,虽然是32位寄存器,我们只使用了最低3位,其他保留,预分频寄存器各位定义如下:
1.3. 计数重装载寄存器(IWDG_RLR)

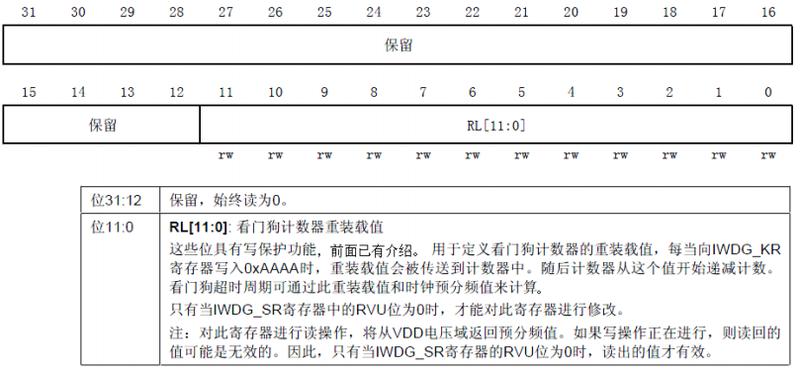

该寄存器保存重装载计数器中的值,32位寄存器,我们只使用了低12位有效,寄存器描述如下:
2. 独立看门狗启动过程
这样,只要我们对以上三个寄存器进行相应设置,我们就可以启动STM32独立看门狗了,启动过程如下:
2.1. 1、向IWDG_KR中吸入0X5555
通过这一步我们取消了IWDG_PR和IWDG_RLR的写保护,下一步我们设置他们初值。
设置IWDG_PR和IWDG_RLR的初值。
我们计算一下看门狗的喂狗时间(看门狗溢出时间)计算公式
Tout=((4*2^prer)*rlr)/40
其中Tout就是看门狗溢出时间(单位ms),prer是看门狗时钟预分频值(IWDG_PR值),范围为0~7,rlr位看门狗重载值(IWDG_RLR)。比如我们设置prer为4,rlr的值为625,我们就可以计算得到Tout=64*625/40=1000ms,这样,看门狗的溢出时间就是1S,只要在这一秒钟内,有一次吸入0XAAAA到IWDG_KR,就不会导致看门狗复位(写入多次也是可以的)(由于看门狗的时钟不是准确40Khz,所以喂狗不要太晚,以免发生看门狗复位)。
2.2. 2、向IWDG_KR中写入0XAAAA
通过这句可以将重载寄存器(IWDG_RLR)中的计数初值载入到看门狗计数器中(也可以时钟该命令喂狗)。
2.3. 3、向IWDG_KR中写入0XCCCC
通过这句我们就启动了STM32的看门狗了,使能了看门狗,在程序里面我们就必须间隔一定的时间就喂狗,否则导致程序复位,利用这一点,我们通过一个LED来指示是否复位,验证独立看门狗。
STM32中看门狗核心在芯片内部,不需要外部电路,这里我们使用到了外部电路中的2个IO口,一个用来输入喂狗信号,一个用来指示程序是否复位,喂狗使用WK_UP按键,程序重启指示使用DS0。
