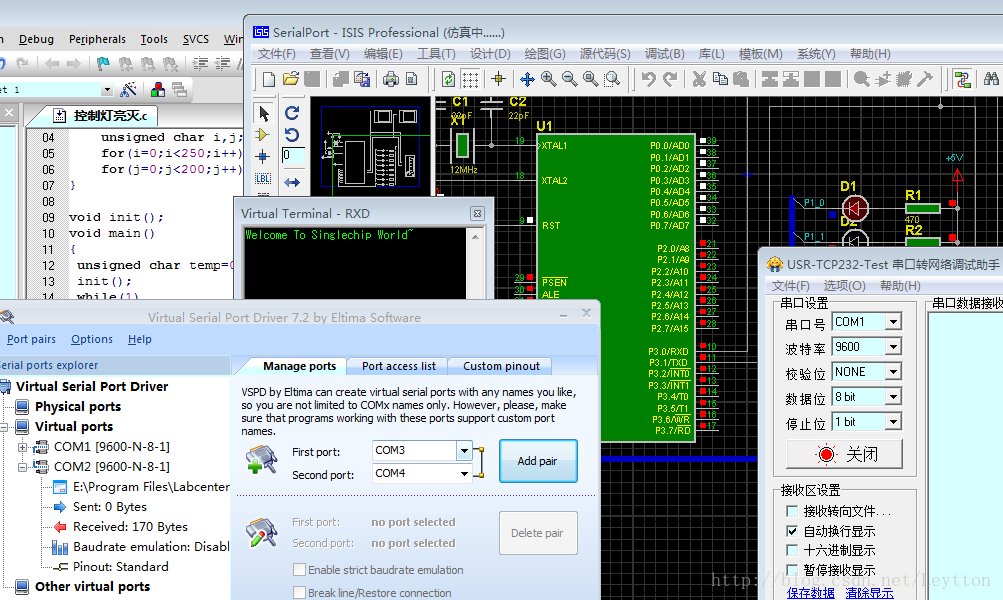

1、效果图

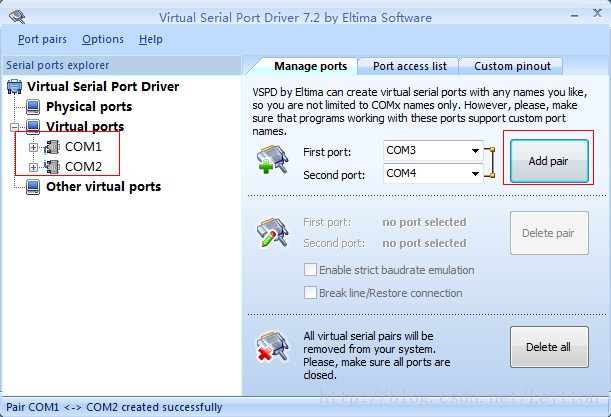

2、虚拟串口

通过VSPD虚拟串口工具虚拟出两个串口用于通信

VSPD虚拟串口工具下载：http://download.csdn.net/detail/leytton/7565589

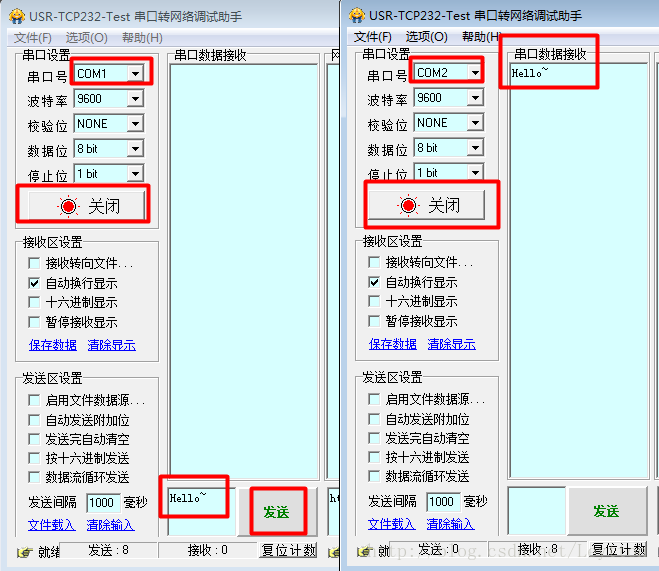

3、串口调试

打开两份串口调试工具，第一个打开com1，第二个打开com2，这时在任一串口调试工具发送信息，另一个串口调试工具中能接收到信息

串口调试工具下载：http://download.csdn.net/detail/leytton/7565561

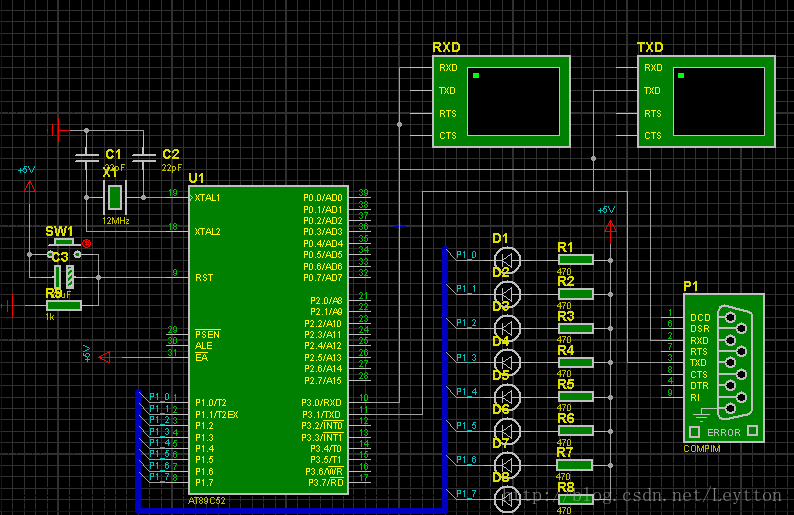

4、Proteus电路设计图

P1串口：属性原件值COMPIM，Physical port为com2，Physical Baud rate为9600

虚拟终端（Virtual Terminal）：接RXD接口的虚拟终端显示单片机通过com2接收到的信息，接TXD接口的虚拟终端显示单片机传出的信息。

5、51单片机程序代码

1. #include

2.

3. void init();

4. void main(){

5.  unsigned char temp=0xff;

6.  init();

7.  while(1){

8.     if(RI){     //RI=1,判定为串口接收到了数据，RI要清零，

9.          RI=0;

10.          temp=SBUF;

11.      }else{

12.       P1=temp;

13.      }

14.  }

15. }

16. void init(){

17.  TMOD=0x20;   //设置T1工作方式为方式2

18.  TH1=0xfd; //给定时器高位装初值

19.  TL1=0xfd; //给定时器低位装初值

20.  TR1=1;  //开定时器

21.              //以上是设置波特率

22.  SM0=0;  //设置串口通讯方式为方式1

23.  SM1=1;

24.  REN=1;  //串口是否接收数据的开关

25. }

6、运行

串口调试工具接com1口发送的数据，可在接RXD的虚拟终端显示；

但是单片机基本没反应，因为我写的代码是通过信息来控制灯亮灭，而信息格式不合法。

改进：在串口调试工具勾选“按十六进制发送”，虚拟终端勾选“Hex Display Mode”，发送“0”则灯全亮，发送“fe”则灯P1.0亮。
