稳压电源（stabilized voltage supply）是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。当电网电压或负载出现瞬间波动时，稳压电源会以10-30ms的响应速度对电压幅值进行补偿，使其稳定在±2%以内。

　　本文主要介绍稳压电源的电路图及5v稳压电源电路原理图等，具体的跟随小编一起来了解一下。

    稳压电源电路图详解

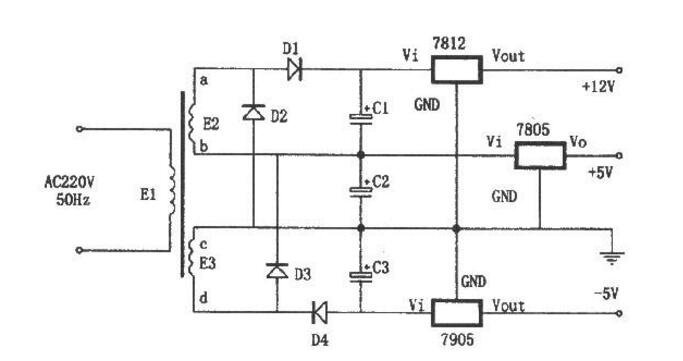

　　一、由7805，7905，7812组成的特殊的线性稳压电源

　　如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相同的次级绕组中产生 出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

　　二、利用TL431作大功率可调稳压电源

　　精密电压基准ICTL431是T0—92封装如图1所示。其性能是输出压连续可调达 36V，工作电流范围宽达0．1。100mA，动态电阻典型值为0．22欧，输出杂波低。图2是TL431的典型应用，其中③、②脚两端输出电压 V=2．5（R2十R3）V／R3。如果改变R2的阻值大小，就可以改变输出基准电压大小。图3是利用它作电压基准和驱动外加场效应管K790作调整管构 成的输出电流大（约6A）、电路简单、安全的稳压电源。

　　工作原理

　　如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。此外 D5、D6、C2、C3组成倍压电路（使得Vdc＝60V），Rw、R3组成分压电路，T1431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管（可直接并联使用）以及C5是输出滤波器电路等。

　　稳压过程是：当输出电压降低时，f点电位降低，经T1431内部放大使e点电压增高，经K790调 整后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。从而使输出电压稳定。当输出电流大于6A 时，三极管9013处于截止，使输出电流被限制在6A以内，从而达到限流的目的。本电路除电阻R1选用2W、R2选用5W外，其它元件无特殊要求，其元件 参数如图3所示。

    三、具有过电流保护的晶体管稳压电路

    5v稳压电源电路原理图

　　一、7805组成的5V输出的电源电路

　　78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电较大时，7805应配上散热板。

　　图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

　　图为输出电压可在一定范围内调节的应用电路。由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。调节电位器RP，即可一定范围内调节输出电压。当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。

　　二、采用A723构成的输出20A 5V稳压电源电路

　　图所示是采用A723构成的输出20A/5V稳压电源电路，本电路外接晶体管使输出电流达到20A，若输出电压超过6V，晶闸管VS动作，防止输出端短路时产生的过电压，若输出电压低于5V时，输入电压约为13V，A723的工作电源由辅助电源提供，恒流保护回路的动作电流约为30A，输出电压可调范围为4.92-5.09V，电路中采用多个晶体管并联须注意均流问题。

　　三、MAX610不间断5V电源电路

　　图中为不间断5V电源电路，市电供电时，V通过R2向7.2V电池缓慢充电市电停止供电时，电池通过二极管VD1提供电源，MAX610可连续提供5V电压输出直到V+近似为、5.8V，即使、电池电压降为6.5V。
